华奕新能源蒸发冷却水侧项目系列报道（9）——中国联通吴忠市分公司通信核心数据中心
1.项目概述

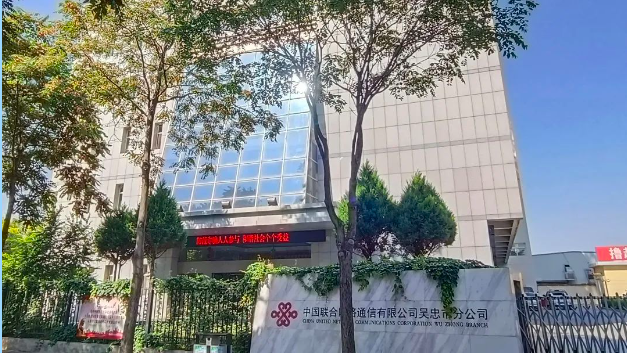

宁夏吴忠分公司核心机房位于宁夏回族自治区吴忠市利通区明珠路与静宁巷交叉口北100米，是中国联通吴忠分公司通信核心机房；总建筑5层，层高4米，本建筑内共两间核心机房，分别位于二层和三层。
2.方案运用
本项目原系统方案采用双冷源节能空调和氟泵空调，改造范围共两间核心机房。
吴忠市属于典型的中温带大陆性气候。主要气候特点是：四季分明，春迟夏短，秋早冬长，昼夜温差大，雨雪稀少，蒸发强烈，气候干燥，风大沙多等，年平均气温8.5℃左右。年平均日照数2800~3000小时，是中国太阳辐射和日照数最多的地区之一。年平均降水量200毫米，无霜期185天左右；全年湿球温度最高24.5℃，适宜使用蒸发冷却系统。

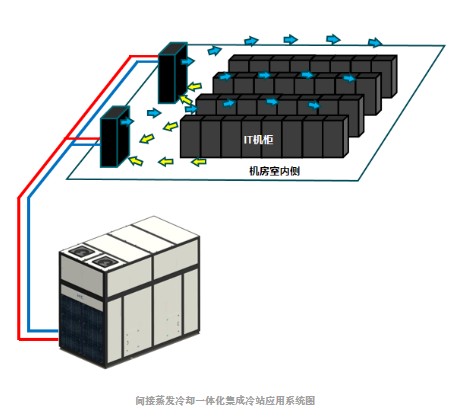

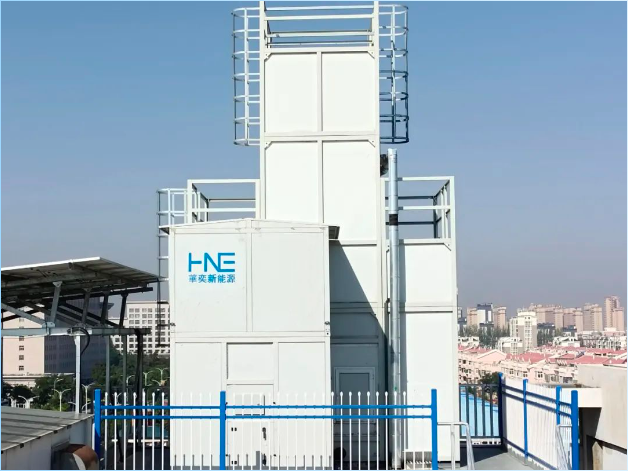

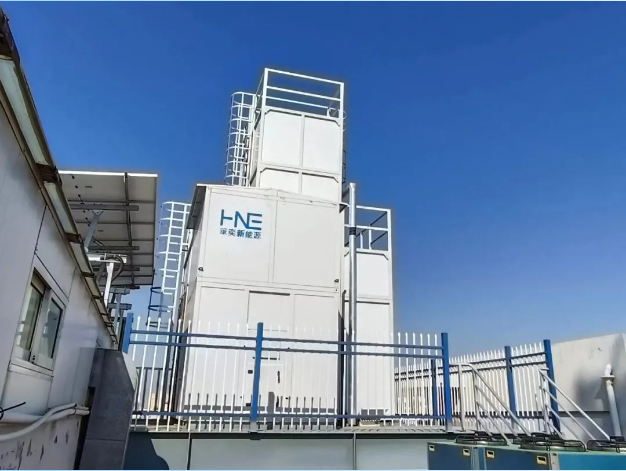

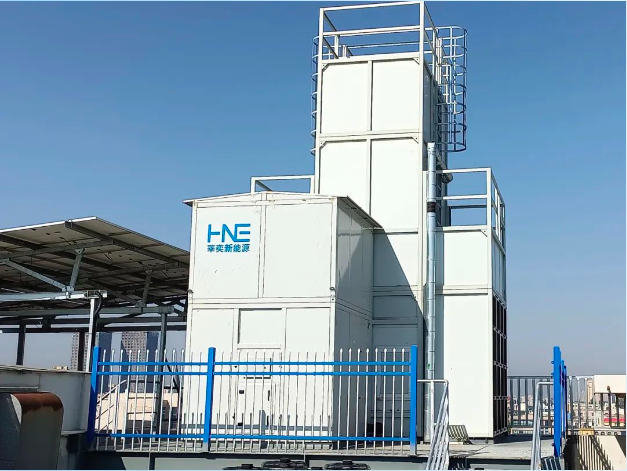

节能改造方案冷源采用间接蒸发冷却一体化集成冷站（包含水泵、板换、补水系统、间接蒸发冷却冷水机组），室内新增水冷末端。
应用间接蒸发冷却一体化集成冷站优势：
冷源最简化：集成了冷水主机（根据项目需求选配）、间接蒸发冷却冷水机组（根据项目需求集成/外置）、冷冻水泵、冷却水泵、板换、电控柜等装置，系统根据室外气象参数及室内负荷变化自动切换运行模式，简单方便。
冷源高效化：系统全年部分时间通过自然冷却进行制冷，部分时间通过变频离心冷水机组制冷（间接蒸发冷却冷水机组提供较低温度冷却水，提高离心冷水机组能效），使得冷源侧全年能效较高，大幅降低数据中心PUE。
系统集成化：将空调系统冷源侧、输配侧及控制系统高度集成为一体，打造基于应用“间接蒸发冷却一体化集成冷站”和“集成化补水模块”的集成冷源模块，空调系统冷源侧、输配侧无须占用室内建筑空间，且能实现机组快速部署和交付。
系统安全化：通过设置“间接蒸发冷却一体化集成冷站”的备份、环管输配、蓄冷罐储冷等措施保证系统全年安全运行。
系统维护性：系统主要耗材除填料和滤网，其余均为成熟部件，寿命均达15年以上，后期维护简单、操作方便。
系统经济性：考虑空调系统的安装、维护、运行费用以及引起的电气系统相关的综合投资，实现最优的TCO。
3.实现效果
本项目自2022年间接蒸发制冷系统运行后，原空调系统作为双冷源互补备用，间接蒸发冷却冷水系统按照设计工况正常运行，可实现全年90%的自然冷却时长；自运行至今计量节能空调系统耗电情况：改造后的机房PUE值降至1.3以下，节能率为55.78%。
华奕新能源作为国家高新技术企业，专注温控节能技术10余年，可根据不同项目需求提供专业的数据中心整体解决方案。公司秉承科技创新，质量为先，开拓进取，客户满意的企业宗旨，致力于蒸发冷却和AI智能控制技术的研发及应用，推进数据中心领域节能减排，助力实现“双碳”目标。
